Программирование видеоадаптеров




Регистр режима работы (Mode Register - MDR) (индекс5)


Регистр управляет несколькими функциями графического контроллера. В частности он управляет режимом записи в видеопамять и режимом сравнения цветов (см. регистр сравнения цветов графического контроллера).

Биты

Описание

D1-D0

Режим записи

D2

Не используется

D3

Разрешение режима сравнения цветов

D4

Четный/нечетный режим

D5

Режим регистра сдвига

D6

Управление режимом VGA с 256 цветами (режим номер 13h)

D7

Не используется

Ниже подробно рассмотрены отдельные биты регистра MDR. Изменение битов D4-D7, может привести к потере изображения на экране монитора. Обычно эти биты загружаются только при установке режима работы видеоадаптера.

D1, D0 Данные биты устанавливают режим записи в видеопамять. Вы можете выбрать один из трех режимов записи:

D1 D0

Номер режима

Режим записи

0  0

0

Режим непосредственной записи

0  1

1

Использование для записи регистров-защелок

1  0

2

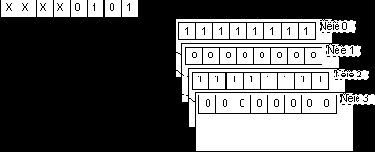

Заполнение N-ого цветового слоя битом номер N из данных, записываемых процессором

1  1

-

Не используется

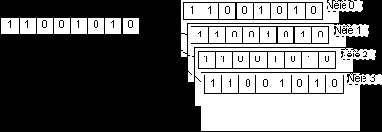

       Режим 0 (рис. 4.14). Режим непосредственной записи. Процессор имеет доступ к видеопамяти. Видеоадаптер может выполнять следующие операции: установка/сброс, циклический сдвиг, вызов логических функций. В этом режиме также возможно использование регистра битовой маски.

PICTURE._FIG_27.PCX;6";4.308";PCX

PICTURE._FIG_28.PCX;6";4.308";PCX

Рисунок 4.14   Режим записи 0

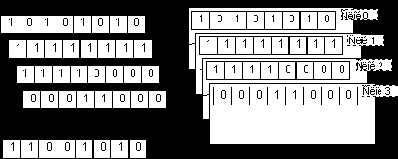

       Режим 1 (рис. 4.15). Режим записи, использующий регистры-защелки. При чтении данных из видеопамяти происходит запись восьми битов из каждого цветового слоя в регистры-защелки. Затем, при выполнении операции записи, содержимое регистров-защелок может быть записано обратно в видеопамять, но уже по другому адресу. Этот режим можно использовать для быстрого копирования данных из одной области видеопамяти в другую.

PICTURE._FIG_27.PCX;6";4.308";PCX

PICTURE._FIG_28.PCX;6";4.308";PCX
